Línea de reciclaje fotovoltaico básica
Una línea básica para la recuperación de láminas de EVA y capas traseras sin fibra de vidrio a partir de módulos fotovoltaicos al final de su vida útil
1. Descripción general
La PV Entry Level Recycling Line representa la solución de entrada dentro de la gama Stokkermill Solar, diseñada para operadores que desean iniciar el tratamiento y reciclaje de módulos fotovoltaicos al final de su vida útil (End-of-Life PV Modules) con una inversión inicial limitada, garantizando al mismo tiempo la producción de un material de salida de alto valor comercial.
La instalación persigue dos objetivos principales: en primer lugar, la retirada y valorización del marco de aluminio mediante el módulo específico de extracción del marco; en segundo lugar, la obtención de un laminado EVA/Backsheet completamente libre de contaminación por vidrio. Este material representa un flujo de reciclaje de alto valor añadido con excelentes perspectivas de mercado, sólidas y en continuo crecimiento.
El enfoque tecnológico del sistema es garantizar un procesamiento rápido, eficiente y accesible para producir un material compuesto limpio, inmediatamente apto para su comercialización y para posteriores aplicaciones de reciclaje.

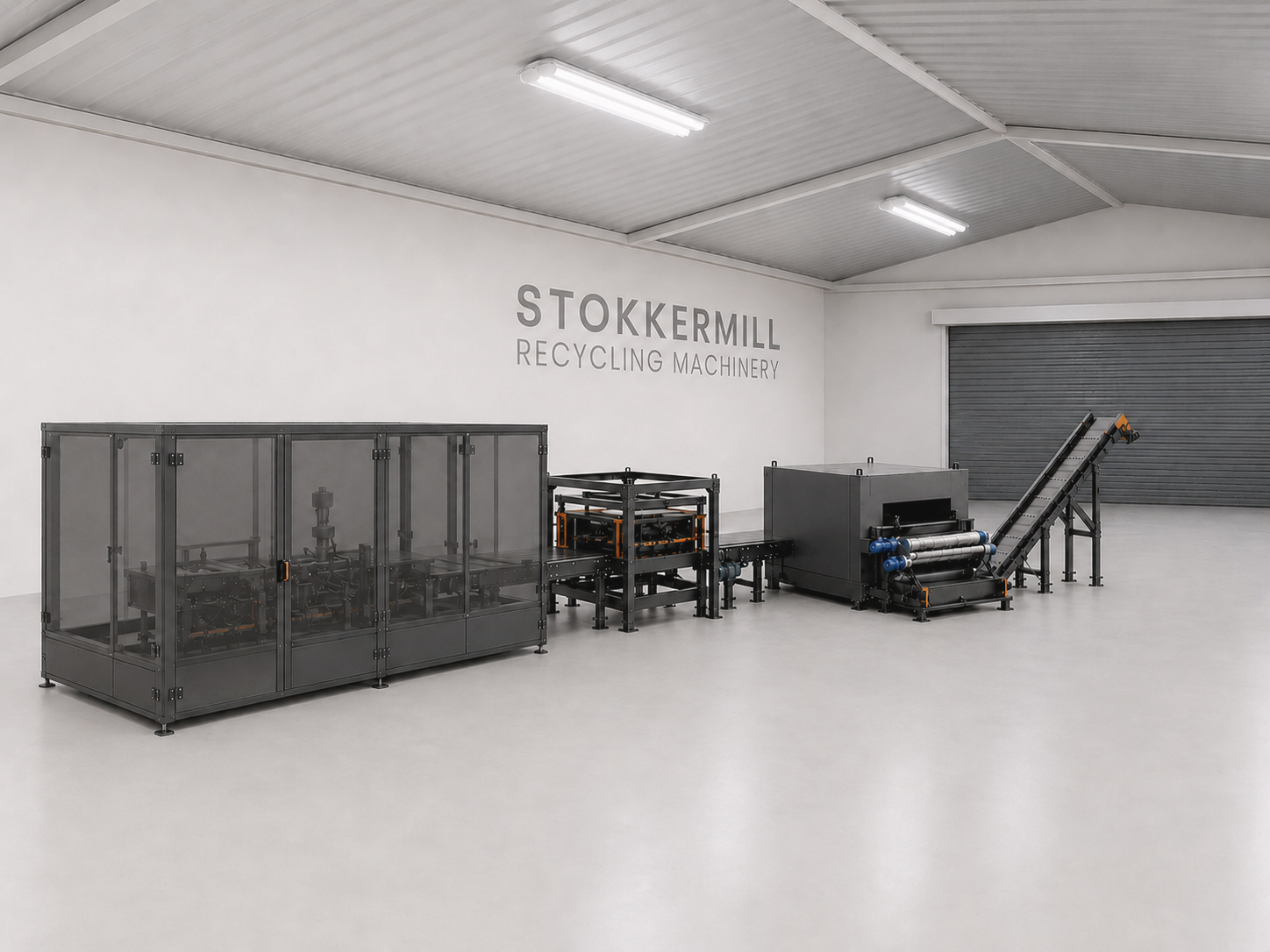

2. Composición de la línea (Layout-Render)
La instalación está configurada como una línea de procesamiento secuencial compuesta por dos máquinas principales:
Unidad de retirada del marco:
Módulo dedicado a la extracción mecánica del marco de aluminio del módulo fotovoltaico de entrada.
Delaminador Stokkermill DLS:
Unidad avanzada de procesamiento diseñada para la separación mecánica del vidrio respecto al laminado fotovoltaico. El proceso combina un sistema de calentamiento por infrarrojos con una acción de raspado controlada, garantizando la recuperación de un laminado EVA/Backsheet completamente libre de residuos de vidrio.
3. Ciclo de procesamiento
El proceso de reciclaje se divide en dos fases principales realizadas de forma secuencial:
Fase 1 – Retirada del marco y recuperación del aluminio
El módulo fotovoltaico entra en la línea de reciclaje con su marco original de aluminio. La primera etapa consiste en la extracción mecánica del marco, una operación esencial para preparar el panel para las siguientes fases de tratamiento.
Este proceso permite la recuperación y valorización inmediata del aluminio, garantizando una separación limpia con una contaminación mínima por materiales externos.
Fase 2 – Proceso automatizado de delaminación
Una vez retirado el marco de aluminio, el módulo fotovoltaico se transporta hacia el Delaminador Stokkermill DLS.
La unidad funciona mediante un proceso completamente automatizado y en circuito cerrado, gestionado por un sistema específico de transporte, que incluye las siguientes etapas:
Alimentación:
El material de entrada se posiciona y se transporta mediante una cinta transportadora dedicada.
Tratamiento:
Un sistema de calentamiento por infrarrojos dirigido permite ablandar la capa polimérica de EVA. Esta acción térmica controlada reduce considerablemente la fuerza de adhesión entre los residuos de vidrio y la capa polimérica, trabajando a temperaturas controladas que evitan la fusión del material.
Separación y descarga:
Los fragmentos de vidrio retirados son capturados y almacenados por separado. Al mismo tiempo, el laminado polimérico limpio (EVA/Backsheet) se descarga por la sección de salida, listo para su recogida final.
4. Materiales de salida de la línea
Al finalizar el ciclo de reciclaje, el sistema genera dos flujos de materiales claramente separados:
Laminado EVA/Backsheet libre de vidrio:
Representa el principal flujo de salida del sistema. El material polimérico se recupera intacto y está inmediatamente preparado para su comercialización dentro de un mercado de reciclaje consolidado y fiable.
Fracción de vidrio recuperada:
La fracción de vidrio retirada se recoge y almacena por separado en sistemas de contención específicos, quedando preparada para su envío a cadenas especializadas de valorización y reciclaje.
Material obtenido en salida: laminado EVA/Backsheet sin residuos de vidrio.
5. Esquema del proceso
Flujo del proceso:
Módulos fotovoltaicos con marco de aluminio → Unidad de retirada del marco → Delaminador Stokkermill DLS → Laminado EVA/Backsheet libre de vidrio
6. Características técnicas generales de la línea
7. Ventajas operativas
Accesibilidad económica (CAPEX):
Una inversión inicial reducida respecto a plataformas de reciclaje a gran escala, convirtiendo esta solución en una opción ideal para empresas que desean iniciar operaciones de reciclaje fotovoltaico mediante una instalación compacta y dedicada.
Alto valor añadido del material de salida:
El producto principal recuperado (laminado EVA/Backsheet libre de vidrio) ofrece un elevado valor económico gracias a su aplicación en mercados de reciclaje consolidados y en crecimiento.
Seguridad ambiental y operativa:
Todo el proceso de reciclaje está confinado dentro de la línea, eliminando el riesgo de dispersión de polvo o fragmentos de vidrio en el entorno de trabajo.
Ausencia de emisiones nocivas:
El tratamiento térmico está limitado exclusivamente al ablandamiento del polímero EVA. El proceso se mantiene por debajo del punto de fusión del material, evitando la generación de humos o emisiones perjudiciales.
Alta pureza de los flujos de salida:
El sistema garantiza una separación mecánica eficiente y una recogida diferenciada de los materiales procesados (laminado polimérico y vidrio), mejorando la eficiencia de los procesos posteriores de reciclaje.
Escalabilidad y evolución futura:
La instalación proporciona una base ampliable que permite futuras integraciones y actualizaciones tecnológicas hacia los sistemas Stokkermill Solar Delamination o Solar Automatic, acompañando el incremento de los volúmenes de procesamiento.
